Phân biệt các loại mâm cặp CNC và tiêu chí lựa chọn

Mâm cặp CNC là gì?

Mâm cặp CNC là bộ phận gá giữ phôi trên máy tiện hoặc thiết bị gia công. Mâm cặp hoạt động theo cơ chế:

• Tự định tâm hoặc không tự định tâm
• Kẹp bằng khí nén, thủy lực, hoặc cơ khí
• Chức năng chính:
• Giữ phôi chắc chắn
• Đảm bảo độ đồng tâm khi gia công
• Truyền lực quay ổn định từ trục chính đến phôi

Các loại mâm cặp CNC phổ biến hiện nay

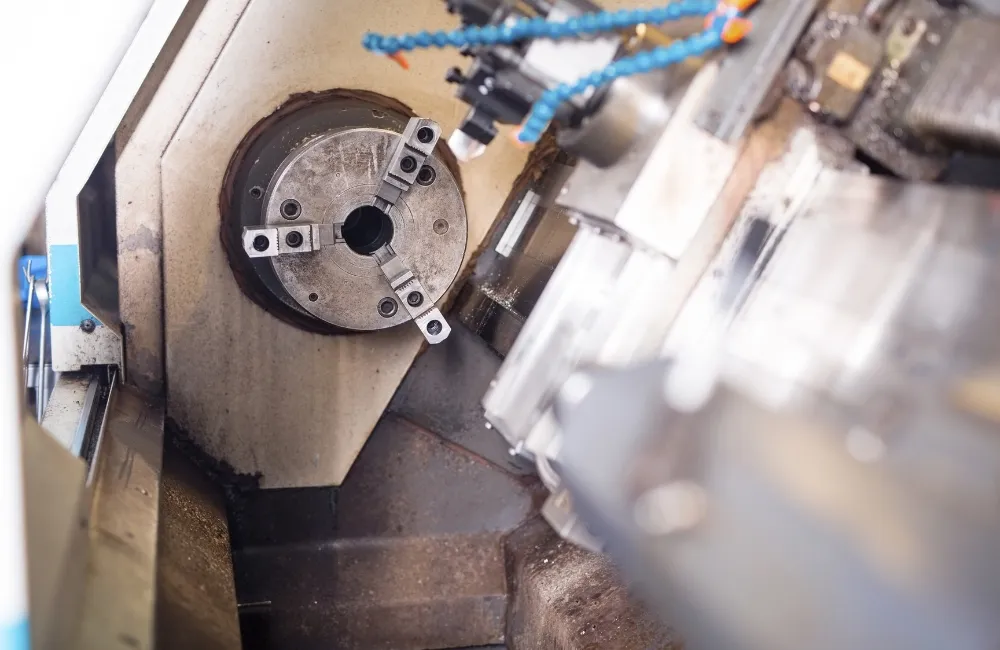

Mâm cặp 3 chấu tự định tâm

Đặc điểm

• Có 3 chấu di chuyển đồng thời
• Tự định tâm nhanh, thao tác đơn giản

Ưu điểm

• Dùng cho chi tiết tròn, ống, trục
• Phù hợp gia công tốc độ cao

Nhược điểm

• Độ chính xác trung bình
• Không phù hợp chi tiết không đối xứng

Ứng dụng

• Tiện trục, bạc đạn, vòng bi, linh kiện tròn.

Mâm cặp 4 chấu độc lập

Đặc điểm

• Mỗi chấu điều chỉnh độc lập
• Kẹp được chi tiết không tròn hoặc không đối xứng

Ưu điểm

• Độ chính xác cao
• Đa năng, gia công được chi tiết vuông, chữ nhật

Nhược điểm

• Mất nhiều thời gian căn chỉnh
• Đòi hỏi người đứng máy có kinh nghiệm

Mâm cặp khí nén

Đặc điểm

• Đóng mở bằng khí nén
• Tốc độ kẹp – nhả nhanh

Ưu điểm

• Phù hợp dây chuyền tự động hóa
• Dùng cho robot hoặc máy CNC tốc độ cao

Nhược điểm

• Giá cao hơn mâm cặp cơ
• Cần hệ thống khí ổn định

Ứng dụng

• Máy CNC tự động, EOAT robot gắp phôi, dây chuyền gia công hàng loạt.

Mâm cặp thủy lực

Đặc điểm

• Lực kẹp mạnh & ổn định
• Chạy bằng hệ thống dầu thủy lực

Ưu điểm

• Kẹp chắc chi tiết nặng
• Hoạt động ổn định ở tốc độ cao
• Độ chính xác cao

Nhược điểm

• Cần trạm thủy lực đi kèm
• Chi phí cao

Ứng dụng

• Gia công phôi lớn, thép hợp kim, các chi tiết yêu cầu độ cứng vững cao.

Mâm cặp từ

Đặc điểm

• Kẹp bằng lực từ
• Không để lại vết kẹp trên sản phẩm

Ưu điểm

• Phù hợp gia công tinh
• Dùng cho thép và kim loại từ tính

Nhược điểm

• Không kẹp được vật liệu phi từ
• Lực giữ trung bình

Ứng dụng

• Gia công mỏng, chi tiết tinh, mài phẳng.

Mâm cặp tốc độ cao

Đặc điểm

• Thiết kế nhẹ, bền
• Dùng cho máy tiện tốc độ cao

Ưu điểm

• Giảm rung lắc
• Tăng độ chính xác khi tiện tốc độ lớn

Nhược điểm

• Giá thành cao
• Không phù hợp phôi nặng

Tiêu chí lựa chọn mâm cặp CNC phù hợp

Kích thước và đường kính phôi

Chọn mâm cặp theo:

• Kích thước phôi
• Chiều dài phôi
• Trọng lượng phôi
• Phôi càng lớn → cần mâm cặp nhiều chấu hoặc lực kẹp lớn.

Loại vật liệu gia công

• Thép, inox: ưu tiên mâm cặp thủy lực hoặc 4 chấu
• Nhôm, nhựa: dùng mâm cặp khí nén hoặc 3 chấu
• Chi tiết dễ biến dạng: chọn mâm cặp từ

Độ chính xác yêu cầu

• Gia công tinh → mâm cặp thủy lực, từ hoặc 4 chấu độc lập
• Gia công thô → 3 chấu tự định tâm

Tốc độ quay của máy

• Máy tốc độ cao → ưu tiên mâm cặp:
• Tối ưu trọng lượng
• Có thiết kế chống văng

Điều kiện vận hành và mức độ tự động hóa

• Dây chuyền tự động → mâm cặp khí nén
• Máy thường → mâm cặp cơ khí

Thương hiệu & độ bền

• Các thương hiệu mâm cặp nổi tiếng:
• Matsumoto, Rossi, Nissei, Ducksung…

Được KSTAR phân phối chính hãng, phù hợp tiêu chuẩn công nghiệp.

KSTAR – Đơn vị cung cấp mâm cặp CNC chất lượng cao

KSTAR cung cấp đầy đủ các dòng mâm cặp:
✔ Mâm cặp 3 chấu, 4 chấu
✔ Mâm cặp khí nén, thủy lực
✔ Mâm cặp tốc độ cao
✔ Mâm cặp từ
✔ Các phụ kiện và bộ chuyển đổi đi kèm

Kèm theo đó, KSTAR hỗ trợ:

• Tư vấn chọn mâm cặp theo yêu cầu gia công
• Giải pháp đồng bộ cùng robot & EOAT
• Báo giá tốt cho doanh nghiệp

Kết luận

Việc phân biệt rõ các loại mâm cặp CNC và hiểu tiêu chí lựa chọn sẽ giúp doanh nghiệp tối ưu hiệu suất gia công, giảm rung lắc và tăng độ chính xác cho sản phẩm. Dựa trên vật liệu, kích thước phôi, tốc độ máy và mức độ tự động hóa, bạn có thể lựa chọn mâm cặp phù hợp nhất cho dây chuyền. Nếu bạn cần tư vấn mâm cặp Matsumoto, Ducksung hoặc các dòng cao cấp khác, KSTAR luôn sẵn sàng hỗ trợ.
