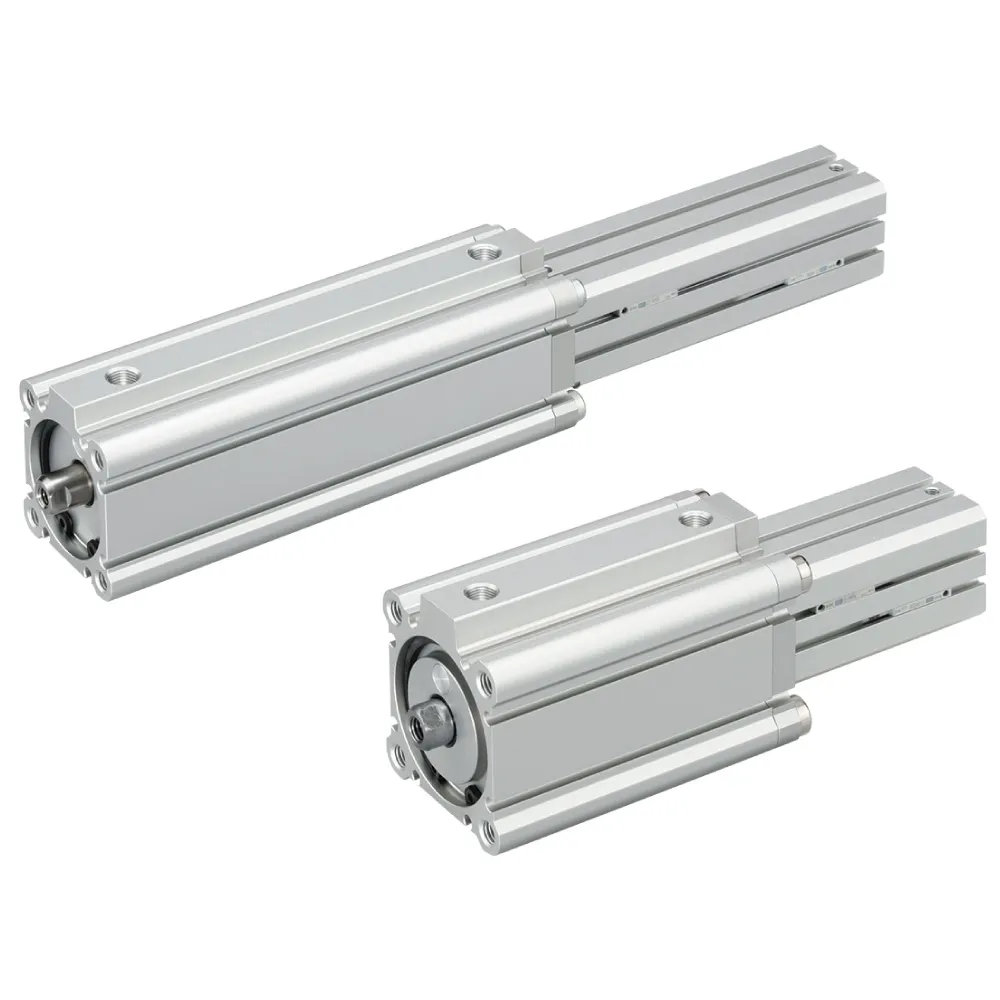

Xi lanh khí nén tăng lực cuối hành trình - CDQ2A-X3260

1. Giới thiệu sản phẩm

    CDQ2A-X3260 là xi lanh khí nén compact của SMC, nằm trong danh mục xi lanh khí nén, được sử dụng trong các hệ thống robot và dây chuyền tự động hóa.

    Dòng CDQ2A-X3260 được thiết kế để tạo lực lớn tại cuối hành trình, phù hợp cho các ứng dụng ép lắp, kẹp giữ hoặc ép chặt. Xi lanh sử dụng cơ cấu xi lanh hỗ trợ (assist cylinder) để di chuyển trong phần lớn hành trình và chỉ tạo lực đầu ra lớn tại 5 mm cuối hành trình, giúp giảm đáng kể lượng khí tiêu thụ trong khi vẫn duy trì khả năng tạo lực cao khi cần thiết.

2. Thông số kỹ thuật

• Dòng sản phẩm: CDQ2A-X3260
• Loại: Xi lanh khí nén tăng lực cuối hành trình (End Power Cylinder)
• Tiết kiệm khí:

    Giảm lượng khí tiêu thụ tối đa 73%

    3,6 L (ANR) → 1,0 L (ANR)

• So sánh: So với dòng CQ2, đường kính piston ø50, hành trình 200 mm
• Cơ chế tạo lực:

    Bắt đầu tạo lực đầu ra từ vị trí cách cuối hành trình 5 mm

    Chỉ áp dụng cho hành trình đẩy ra

    Phần hành trình trước vị trí tạo lực được dẫn động bằng xi lanh hỗ trợ để tiết kiệm năng lượng

• Đặc tính vận hành: Chuyển động mượt mà ngay cả khi bắt đầu tạo lực
• Lắp công tắc tự động: Có thể lắp công tắc tự động loại nhỏ trên 4 mặt của xi lanh hỗ trợ
• Khả năng lắp đặt: Tương thích với mặt bích phía ty piston của dòng CQ2
• Điều khiển: Điều khiển bằng một van điện từ tương tự xi lanh tiêu chuẩn
• Ứng dụng chuyên biệt:

    Ép lắp (Press-fitting)

    Kẹp giữ, ép chặt (Clamping)

    Các ứng dụng yêu cầu lực lớn tại cuối hành trình

Các thông số kỹ thuật chi tiết có thể tham khảo trong catalogue chính thức của SMC.

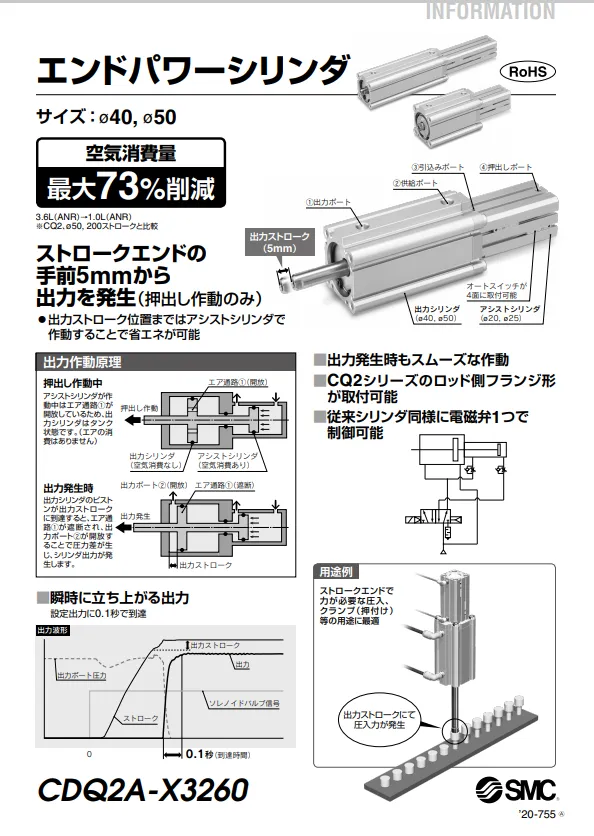

Hình ảnh catalogue:

Xem Catalogue chính thức tại đây

3. Ứng dụng

• Máy ép lắp chi tiết
• Hệ thống kẹp giữ sản phẩm
• Thiết bị ép chặt trong dây chuyền tự động hóa
• Robot công nghiệp
• Các ứng dụng yêu cầu lực lớn tại cuối hành trình

4. Ưu điểm nổi bật

• Giảm lượng khí tiêu thụ tối đa 73%
• Chỉ tạo lực lớn tại vùng cần thiết ở cuối hành trình
• Chuyển động mượt mà khi chuyển sang chế độ tăng lực
• Có thể lắp công tắc tự động trên 4 mặt
• Tương thích với mặt bích phía ty piston của dòng CQ2
• Chỉ cần một van điện từ để điều khiển
• Phù hợp cho các ứng dụng ép lắp và kẹp giữ
