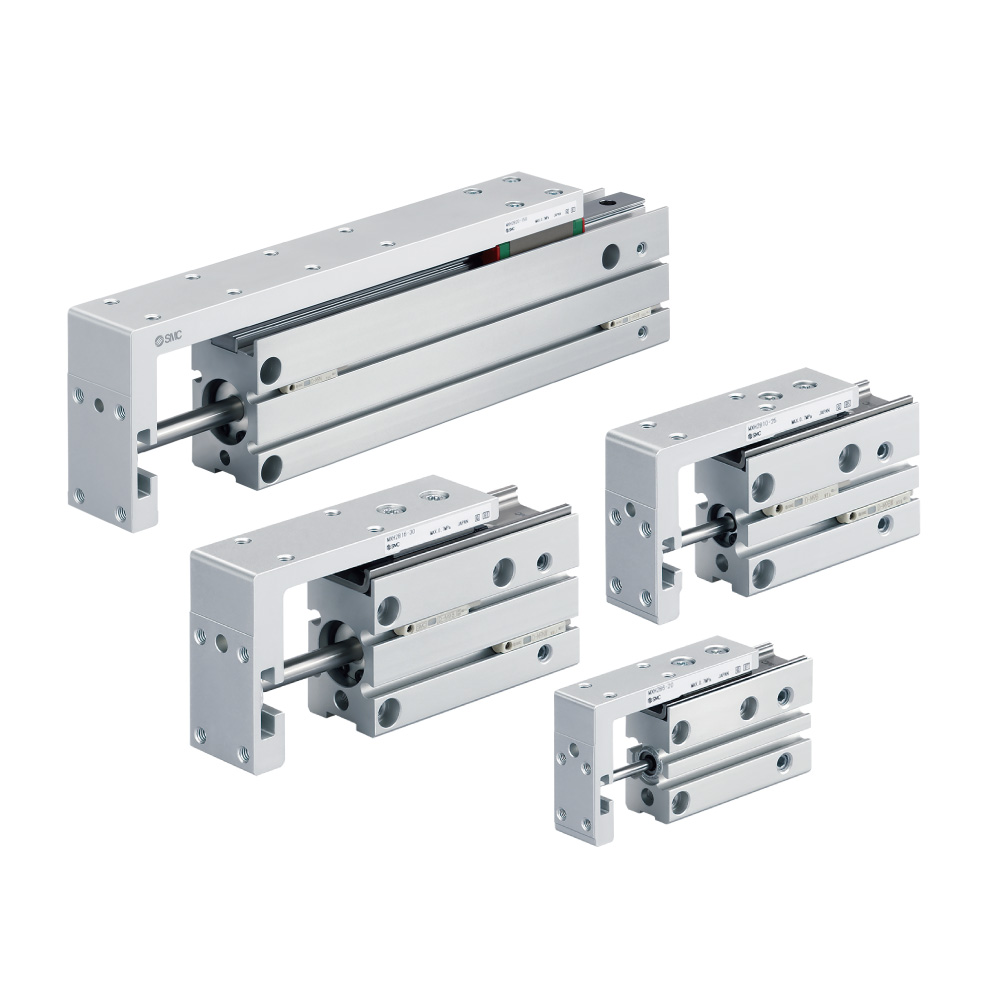

Xi lanh bàn trượt compact MXH2

1. Giới thiệu sản phẩm

    MXH2 là xi lanh bàn trượt compact của SMC thuộc nhóm xi lanh bàn trượt trong danh mụcxi lanh khí nén. Sản phẩm được bổ sung kích thước ø25, đồng thời cải thiện độ cứng của dẫn hướng tuyến tính, giảm độ dịch chuyển của bàn trượt và giảm khối lượng so với dòng MXH hiện có.

    Dòng MXH2 có mô men cho phép của kích thước ø25 tăng tối đa 1,4 lần trong khi vẫn giữ cùng chiều rộng với ø20. Ngoài ra, sản phẩm duy trì kích thước lắp đặt và chiều dài tổng thể tương đương dòng MXH hiện có.

2. Thông số kỹ thuật

• Dòng sản phẩm: MXH2
• Loại: Xi lanh bàn trượt compact
• Kích thước:

    Bổ sung kích thước ø25

    Chiều rộng bằng với ø20

    Mô men cho phép tăng tối đa 1,4 lần

• Độ cứng dẫn hướng tuyến tính:

    Độ dịch chuyển theo phương Pitch giảm 48% (0.31 mm → 0.16 mm)

    Độ dịch chuyển theo phương Yaw giảm 63% (0.24 mm → 0.09 mm)

    Độ dịch chuyển theo phương Roll giảm 90% (0.06 mm → 0.006 mm)

• Hành trình tiêu chuẩn tối đa: 150 mm (đối với ø20 và ø25)
• Khối lượng: Giảm tối đa 6% (194 g → 182 g)
• Kích thước lắp đặt: Tương đương dòng MXH hiện có
• Chiều dài tổng thể: Tương đương dòng MXH hiện có

Các thông số kỹ thuật chi tiết có thể tham khảo trong catalogue chính thức của SMC.

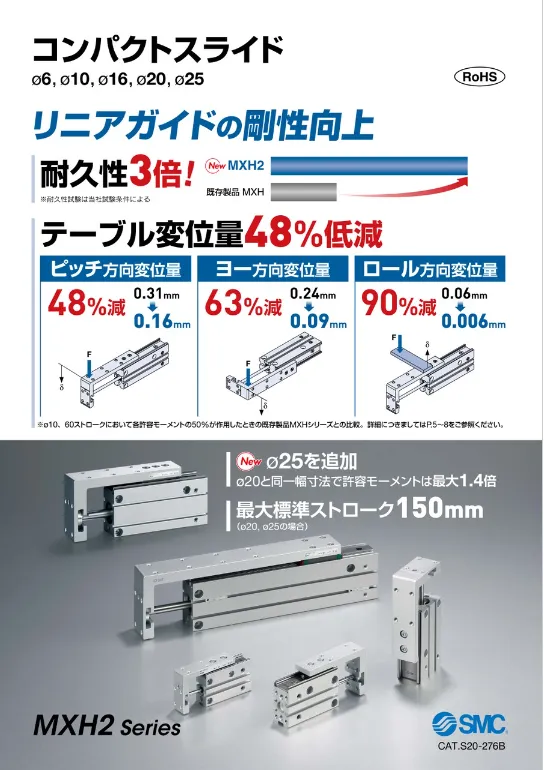

Hình ảnh catalogue:

Xem Catalogue chính thức tại đây

3. Ứng dụng

• Hệ thống định vị chính xác
• Thiết bị lắp ráp tự động
• Hệ thống truyền động tuyến tính
• Ứng dụng yêu cầu độ cứng dẫn hướng cao

4. Ưu điểm nổi bật

• Bổ sung kích thước ø25
• Mô men cho phép tăng tối đa 1,4 lần
• Giảm độ dịch chuyển bàn trượt
• Giảm tối đa 6% khối lượng
• Tương thích kích thước dòng MXH
